海綿城市是落實生態文明建設、改善城市水環境、推進城市綠色發展的重要舉措。推進海綿城市建設，通過綠色生態方法與灰色基礎設施的有效結合，采取“滲、滯、蓄、凈、用、排”等多種技術，充分發揮城市水體、綠地、道路、建筑及設施等對雨水的吸納、蓄滲、凈化和緩釋等作用，能夠平衡城市建設與水生態環境的關系，實現城市防洪排澇能力綜合提升、徑流污染有效削減、雨水資源高效利用。
為深入宣傳海綿城市理念，我們將推出海綿示范項目展示專欄，全面展現本市推進海綿城市建設工作成效。一起來看看吧——
在上海，各種環湖公園、濱江綠地、濱水居民區并不少見，但是，位于城市中心區域、環水而建的大型科技園區卻非常難得。閔行區虹橋鎮正在建設這樣一座獨具魅力的科技園區——漕河涇科技綠洲四五六期項目。

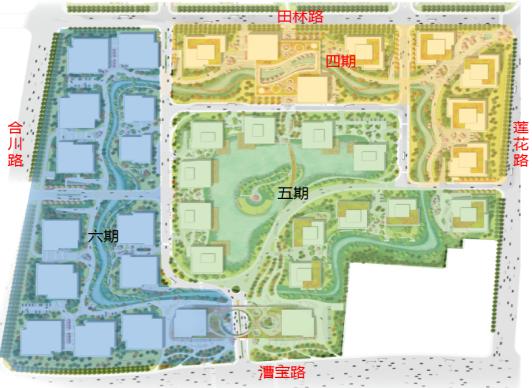

四五六期地塊示意圖
項目場地原用作停車場，大部分區域?yàn)橛操|(zhì)路面，整體環境品質欠佳，雨水排放存在兩大問題：一是場地徑流系數高，外排雨水量大，增加市政排水管道負荷；二是停車場等區域鋪裝污染物負荷較高，對河道水質影響較大。
項目旨在打造一處景觀環境優美、建筑尺度宜人、配套設施完善的低密度花園式科技園區，能夠充分滿足中高端辦公及科研需求。項目設計融入“海綿城市”理念，通過應用適宜海綿技術，減少地面徑流、增加場地內部蓄水能力、控制污染物外排，從而有效防止園區內澇，實現徑流污染控制、雨水收集利用、水環境生態改善等目標。
海綿技術應用
通過“園區+海綿”，打造“碧水環洲”的花園式科技園區。項目應用海綿技術包括：
（1）優化下墊面，采用透水鋪裝、屋頂綠化降低場地徑流系數。
透水鋪裝相比地面常規硬質鋪裝可將徑流系數由0.85降至0.3——0.4，屋頂綠化可將徑流系數由1.0降至0.3——0.4，其應用可以有效減緩地面積水的形成，減少外排雨水量，進而減輕管網排水壓力，提高排水能力。
（2）采用分散設置的下凹綠地、雨水花園消納周邊雨水。
下凹綠地、雨水花園屬于生物滯留設施，設置在地勢較低區域，通過植物、土壤和微生物系統蓄滲、凈化雨水。降雨時，豎向或轉輸型設施將地表徑流引流至就近的生物滯留設施，收集的雨水經調蓄、凈化，一部分下滲并通過盲管進入雨水系統，超標雨水通過溢流井進入雨水系統，起到削減降雨徑流量、凈化徑流水質的作用。
（3）利用場地內部河道調蓄雨水。
場地內部河道預留0.2m調蓄空間，最高可調蓄水量約7478m?3;。
（4）通過生態方式和高效凈化設備凈化河道水質。
通過底質優化、水生植物構建、水生動物群落構建、水質調節等營造青草型水生態系統。采用“氣浮+生化+過濾”綜合治理工藝去除水體中的藻類、顆粒物質。

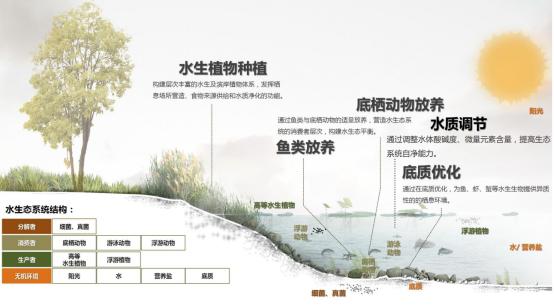

水生態系統構建原理示意
（5）利用ArcGIS+SWMM模型模擬分析雨水徑流管控情況并優化場地排水管網設計。
SWMM是美國弗羅里達大學開發的一款主要應用于城市區域水文水利學模擬的軟件，可模擬水力過程中各種形態的河道、水渠、蓄水和排水設施、水泵、堰等水力設施與對應的管理措施。本項目中使用SWMM軟件對場地內部管網不同重現期排水能力進行模擬，優化管網設計。
建成效果

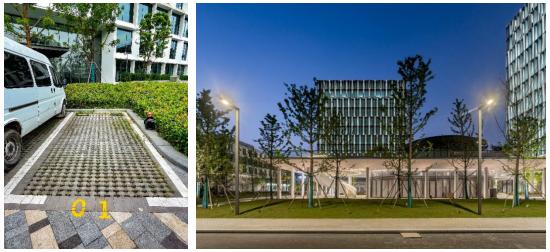

透水鋪裝實景圖

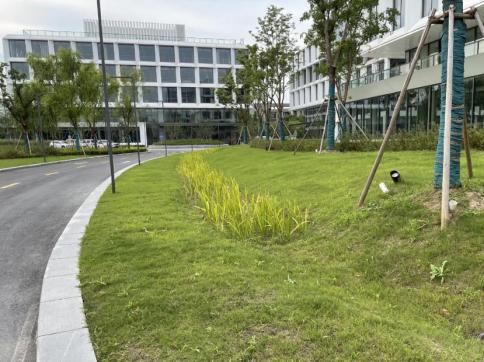

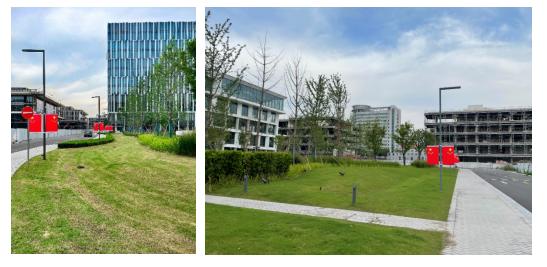

下凹綠地實景圖

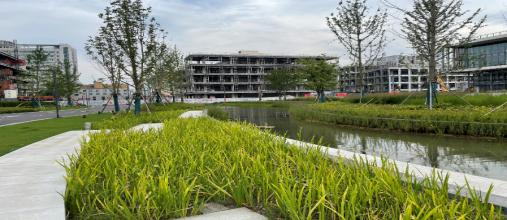

雨水花園實景圖

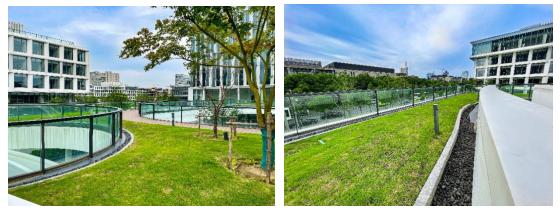

綠色屋頂實景圖

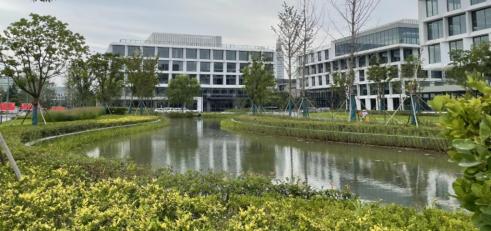

河道水系實景圖

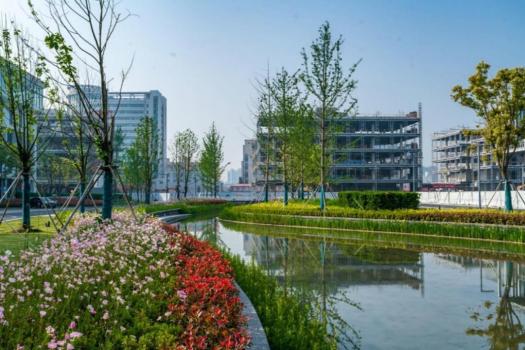

建設后實景圖
海綿城市建設，不僅是綠化、凈化、美化城市的“面子”工程，更是提升城市環境品質、增強人民群眾獲得感、幸福感的“里子”工程。建成后的園區將呈現“碧水環洲”的景觀效果，為使用者營造身處“綠色林帶”的環境氛圍。
